詳細內容

品名

品牌

型號

單位

數量

單價

總價

加工中心機

臺灣 CHECKTEAM

VMH-850L3

臺

壹

産品名稱

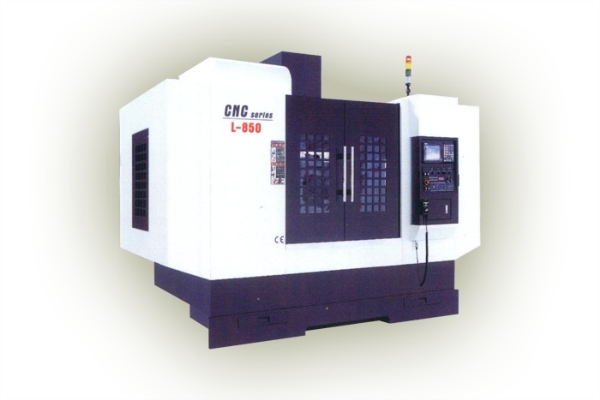

臺灣 CHECKTEAM  VMH-850L3加工中心機

型號規格

工作臺尺寸（mm）：900*500

工作臺T型槽（寬度×尺寸×間距）:14*4*100

工作臺負重（Kg）：700

三軸行程（mm）：800*500*500

三軸伺服電機規格(KW)X/Y/Z: 204/204/303b

主軸端面至工作臺面距離（mm）：100-600

主軸中心至立柱導軌距離（mm）：550

主軸錐度：： BT40

主軸功率(KW)：7.5

直結式主軸轉速（RPM）：10000

三軸快速移動速度（XYZ）mm/min：48000/48000/48000

三軸軸承數PCS：前2/后2

定位精度 (mm)：±0.005

重復定位精度(mm):±0.003

刀庫型式：刀臂式刀庫

刀具數：24T

刀具直徑（mm）：160

切削速率度（mm/min）：1-10000

電力需求：20KVA

氣壓需求：KG/C㎡：6

主軸外徑：Φ150mm

切削水泵浦：1\4 HP

機器重量：4500KG

機器尺寸（長*寬*高）mm ：2300*2750*2500

序號

項目

制造商

原地

規格

1

中央潤滑系統

寶騰

臺灣

2

控制系統

三菱

德國

M70系統

3

主軸馬達

三菱

德國

三菱主軸電機7.5(KW)

4

三軸馬達

三菱

德國

2.04/2.04 /3.03(KW)

5

主軸

丹銓

臺灣

主軸軸承NSKP4級

6

四瓣爪

丹銓

臺灣

45°

7

X．Y.Z三軸滾珠絲杠 直徑/導程

上銀

臺灣

Ф36/16

8

三軸線軌  規格（滑塊數*寬度）

上銀

臺灣

X、Z兩軸30/4，Y軸35/4

9

三軸軸承

日本

日本

NSKP4級

10

聯軸器

德國

德國

BK3

11

打刀系統

臺灣

臺灣

12

風路系統結合電磁閥

AIRTAC

臺灣

13

主軸冷卻系統

亮益

臺灣

14

電器箱熱交換器

HICH LICHT

臺灣

15

切削冷卻馬達

格蘭富

丹麥

1\4 HP

16

刀臂式刀庫

德大

臺灣

BT40/24T

17

X,Y,Z三軸電機

三菱

德國

三菱AC中轉矩伺服電機

18

主接觸器

施耐德

德國

19

斷路器

施耐德

德國

20

整機線材料

臺灣

21

機床水箱在后面，容量200毫升

專案

産品

數量

專案

産品

數量

1

臺灣 CHECKTEAM   VMH-850L3加工中心機

1SET

10

6〞批士

1SET

2

三菱M70系統

1SET

11

BT40刀頭

1SET

3

電箱冷卻系統

1SET

12

三色警示燈

1SET

4

全密閉式護罩

1SET

13

水平調整螺絲及墊塊

1SET

5

LED工作燈

1SET

14

CF卡

1SET

6

工具箱 及操作工具

1SET

15

刀柄

1SET

7

吹風系統

1SET

16

筒夾

1SET

8

3/4碼鐵

1SET

17

BT40-24T刀臂式刀庫

1SET

9

主軸油冷機

1SET

18

系統說明書與機床操作說明書

1SET
